Stopy niskotopliwe

Inaczej – stopy łatwotopliwe – to wieloskładnikowe stopy o temperaturze topnienia 70-400°C
Skład obejmuje metale niskotopliwe: bizmut, ołów, cyna; w mniejszych ilościach kadm, cynk, antymon.
Rola bizmutu w stopach niskotopliwych: zwiększanie objętości przy krzepnięciu, czym kompensuje skurcze innych składników stopowych. Dzięki temu detale i matryce zapewniają dokładność wymiarową (można wytapiać je i stosować powtórnie, jednak zmniejsza się ich żywotność).
Do czego polecamy stopy niskotopliwe:
– Czujniki i automaty przeciwpożarowe.
– Odlewy precyzyjne.
– Sprzęt medyczny.
– Jako ochrona przeciw promieniowaniu.
– W przemyśle elektrotechnicznym.
– Budowa mierników i bezpieczników prądowych.
Tabela zawiera stopy niskotopliwe produkowane wg normy PN-91/H-87203​
Gatunek Postać Orientacyjna Temperatura topienia °C Nazwa handlowa
TBC 12
BiPb25Sn12Cd12		 gąski
pręty		 70 Stop Wooda
TBC 14
BiPb25Sn14Sb9		 gąski
pręty		 108 Stop Matrix
Pakowanie i znakowanie
Postać Waga Wymiary Pakowanie Znakowanie

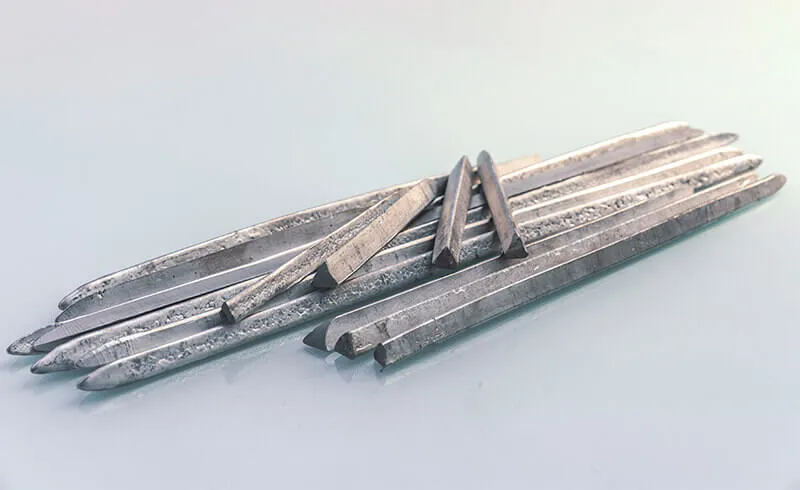

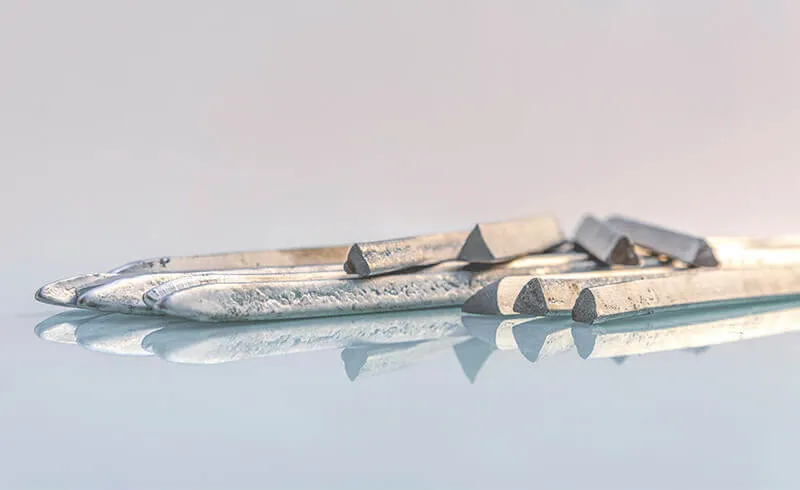

Pręty odlewane
trójkątne		 ~ 250 g Przekrój 13x13x10 mm
dł. 420 mm		 Kartony Etykieta z informacją o producencie, wymiarze, wadze netto, numerze partii i numerze wytopu.

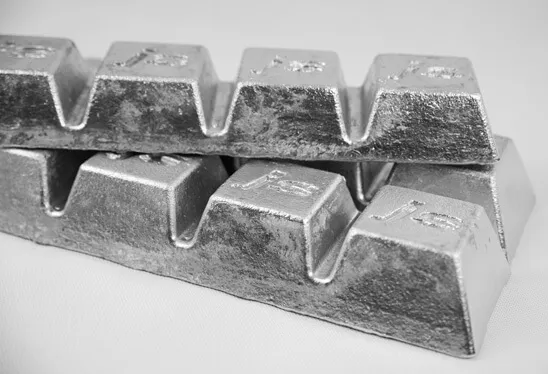

gąski 13-18 kg 355x95x50 mm Pakowanie na paletach drewnianych,
spiętych  taśmą stalową		 Wybity gatunek i numer wytopu

Stopy drukarskie

Powszechnie stosowane są w poligrafii do produkcji czcionek drukarskich. Jednak ich wersje z ołowiem oraz dodatkiem antymonu (max 10%) arsenu i cyny, czyli tzw. ołowie twarde, nadają się na:
– powłoki kabli,
– elementy aparatury chemicznej,
– części do produkcji akumulatorów,
– elementy izolatorów energetycznych.
Antymon w istocie zwiększa lejność i twardość stopów drukarskich. Ta druga wartość rośnie także przy udziale cyny.
Dodatek arsenu obok cyny zwiększa tę twardość dodatkowo oraz poprawia odporność na ścieranie.
Otrzymujemy tym samym wytrzymałe stopy drukarskie o wielu zastosowaniach, dobrej lejności i twardości, które można rozpoznać na powietrzu m.in. po błyszczącej powierzchni.
Stopy drukarskie
Gatunek Składniki stopowe
(skład chemiczny %)		 Dopuszczalne
zanieczyszczenia
(skład chemiczny %)
Znak Cecha Sb Sn Pb Cu+Ni Fe Zn Al. Ogółem
PbSb25Sn7 DC7/25 24,0
26,0		 6,5
7,5		 R 0,3 0,05 0,01 0,01 0,45
PbSb20Sn7 DC7/20 19,5
20,5		 6,5
7,5		 R 0,3 0,05 0,01 0,01 0,45
PbSb17Sn2 DJ2/17 17,0
18,0		 1,8
2,8		 R 0,10 0,05 0,01 0,01 0,35
PbSb16Sn7 DS7/16 15,5
16,5		 6,5
7,5		 R 0,3 0,05 0,01 0,01 0,40
PbSb15Sn6 DM6/15 14,5
15,5		 5,5
6,5		 R 0,06 0,05 0,01 0,01 0,35
PbSb13Sn5 DS5/13 12,5
13,5		 4,5
5,5		 R 0,30 0,05 0,01 0,01 0,40
PbSb13 DJ0/13 12,0
14,0		 R 0,15 0,05 0,01 0,01 0,40
PbSb12,5Sn5 DLM5/12 12,0
13,0		 5,0
6,0		 R 0,06 0,05 0,01 0,01 0,35
PbSb40Sn5 DR5/40 38,0
42,0		 4,5
5,5		 R 0,30 0,05 0,01 0,01 0,45
PbSn30Sb6 DR30/6 5,0
7,0		 29,0
31,0		 R 0,06 0,05 0,01 0,01 0,35
Ołów twardy
Gatunek Składniki stopowe
(skład chemiczny %)		 Dopuszczalne
zanieczyszczenia
(skład chemiczny %)
Znak Cecha Sb Sn Pb Cu As Sn Bi Zn Fe Ogółem
PbSb0,2 Sn OT 0,15
0,25		 0,35
0,45		 R 0,02 0,005 0,05 0,002 0,002 0,08
PbSb1 OT1 0,5
0,8		 R 0,02 0,002 0,002 0,05 0,002 0,002 0,08
PbSb3 OT3 2,5
3,5		 R 0,02 0,01 0,04 0,04 0,002 0,005 0,08
PbSb5 OT5 4,5
5,5		 R 0,02 0,01 0,04 0,04 0,002 0,005 0,08
PbSb7 OT7 6,0
7,0		 R 0,04 0,01 0,01 0,02 0,002 0,01 0,1
PbSb8 OT8 7,5
8,5		 R 0,02 0,01 0,01 0,02 0,005 0,005 0,10
PbSb9 OT9 8,0
9,0		 R 0,02 0,02 0,01 0,03 0,005 0,005 0,10
PbSb10 OT10 9,5
10,5		 R 0,02 0,02 0,01 0,03 0,005 0,005 0,1
Pakowanie i znakowanie​​
Postać Waga Wymiary Pakowanie Znakowanie
gąski 13-18 kg 355x95x50 mm Pakowanie na paletach drewnianych , spiętych taśmą stalową Wybity gatunek i numer wytopu
