Druty i pręty bezołowiowe, na bazie cyny

Przeznaczenie: budownictwo, elektronika, elektrotechnika.
Skład (do kilku % składników stopowych):
– Sn-Ag-Cu,
– Sn-Ag,
– Sn-Cu.
Najpopularniejsze stopy i ich skład do produkcji drutów lutowniczych wg normy PN- EN 29453
Stopy wg
PN‑EN 29453		 Sn Pb Sb Bi Cd Cu In Ag AI As Fe Zn suma zanieczyszczeń
Sn99Cu1 R 0,10 0,05 0,10 0,002 0,45
0,90		 0,05 0,05 0,001 0,03 0,02 0,001 0,2
Sn97Cu3 R 0,10 0,05 0,10 0,002 2,5
3,5		 0,05 0,05 0,001 0,03 0,02 0,001 0,2
Sn97Ag3 R 0,10 0,10 0,10 0,002 0,10 0,05 3,0
3,5		 0,001 0,03 0,02 0,001 0,2
Sn96Ag4 R 0,10 0,10 0,10 0,002 0,05 0,05 3,5
4,0		 0,001 0,03 0,02 0,001 0,2
Wyzwanie ze stopami bezołowiowymi polega na tym, że mają nieco wyższą temperaturą topienia, wyższe napięcie powierzchniowe oraz słabsze zwilżanie w porównaniu do Sn-Pb. Dlatego dobieramy odpowiedni rodzaj topnika oraz dostosowujemy jego ilość do temperatury procesu.

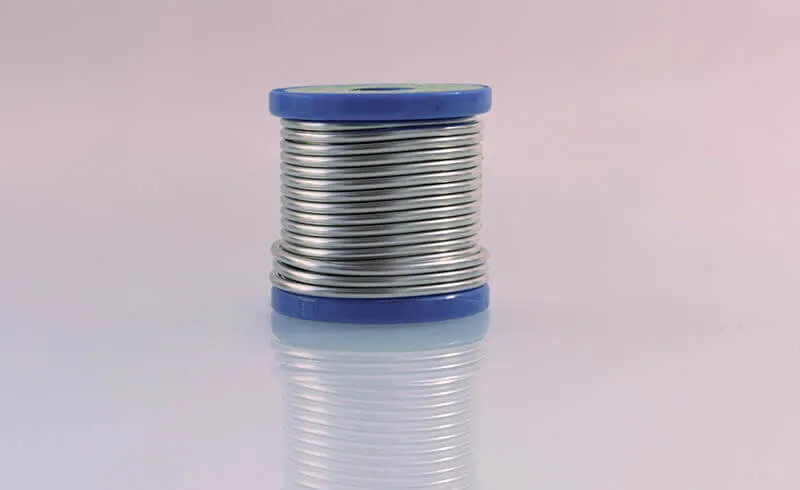

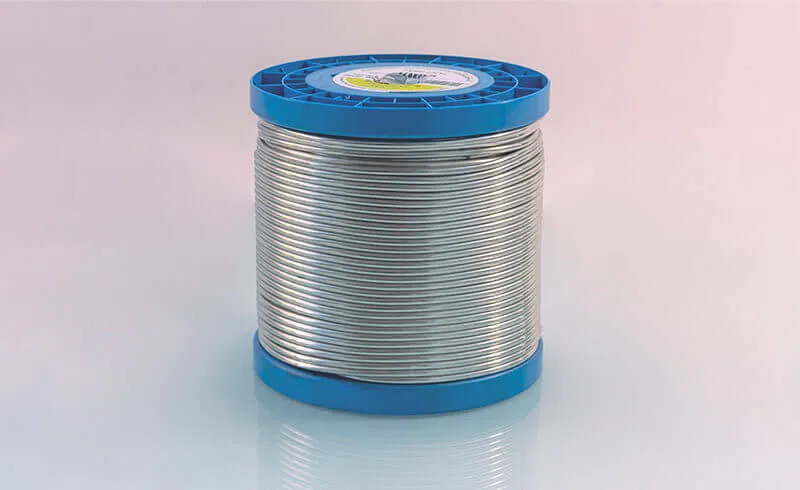

Wymiary, pakowanie, znakowanie:
– Zakres wymiarowy: od 0,3 mm do 4mm
– Rodzaj drutu: druty pełne ; druty z topnikiem
– Wymiary szpul: 100g; 250g; 1kg; 10kg
– Znakowanie: etykiety z nadrukiem producenta, wymiaru, wagi netto, rodzaju topnika
– Pakowanie: kartony
Najpopularniejsze stopy i ich skład do produkcji drutów lutowniczych wg normy PN- EN 29453
Stopy wg
PN‑EN 29453		 Sn Pb Sb Bi Cd Cu In Ag AI As Fe Zn suma zanieczyszczeń
Sn99Cu1 R 0,10 0,05 0,10 0,002 0,45
0,90		 0,05 0,05 0,001 0,03 0,02 0,001 0,2
Sn97Cu3 R 0,10 0,05 0,10 0,002 2,5
3,5		 0,05 0,05 0,001 0,03 0,02 0,001 0,2
Sn97Ag3 R 0,10 0,10 0,10 0,002 0,10 0,05 3,0
3,5		 0,001 0,03 0,02 0,001 0,2
Sn96Ag4 R 0,10 0,10 0,10 0,002 0,05 0,05 3,5
4,0		 0,001 0,03 0,02 0,001 0,2
Wyzwanie ze stopami bezołowiowymi polega na tym, że mają nieco wyższą temperaturą topienia, wyższe napięcie powierzchniowe oraz słabsze zwilżanie w porównaniu do Sn-Pb. Dlatego dobieramy odpowiedni rodzaj topnika oraz dostosowujemy jego ilość do temperatury procesu.

Wymiary, pakowanie, znakowanie:
– Zakres wymiarowy: od 0,3 mm do 4mm
– Rodzaj drutu: druty pełne ; druty z topnikiem
– Wymiary szpul: 100g; 250g; 1kg; 10kg
– Znakowanie: etykiety z nadrukiem producenta, wymiaru, wagi netto, rodzaju topnika
– Pakowanie: kartony

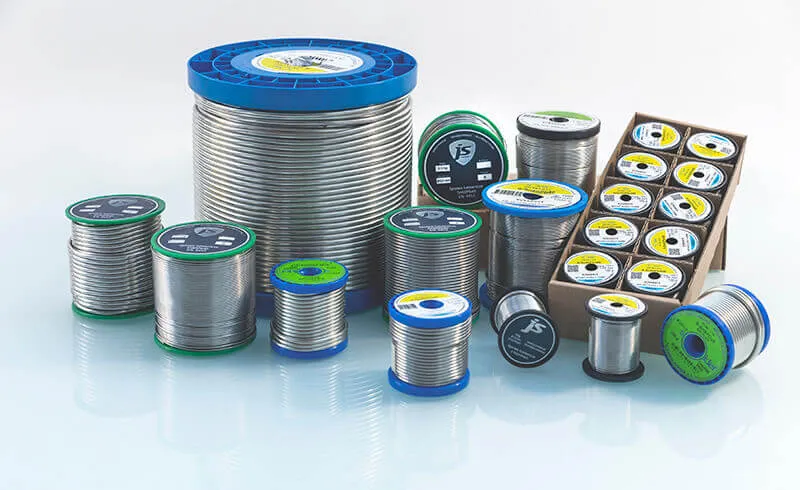

Druty lutownicze cynowo-ołowiowe

Przeznaczenie: budownictwo, produkcja maszyn i elektrotechnika.
Skład: Sn-Pb (zawartość cyny: 30 / 40 / 60 / 63 / 90 %)
Stopy cynowo-ołowiowe są szczególnie cenne ze względu na dużą zwilżalność lutowanych powierzchni.
Lutowanie połączeń metalowych i elektrycznych z użyciem tych stopów miękkich możliwe jest dzięki niewielkiemu dodatkowi
– Sb (antymonu) dla utwardzenia,
– Cu (miedzi) wspierającej połączenia elektryczne
– Ag (srebra) zwiększającego wytrzymałość na pełzanie.
Stopy cynowo-ołowiowe produkowane wg PN-EN 29453
Stopy wg
PN‑EN 29453		 Sn Pb Sb Cd Zn Al Bi As Fe Cu Suma zanieczyszczeń
bez Sb, Bi i Cu
S-Sn63Pb37 62,5‑63,5 Reszta 0,12 0,002 0,001 0,001 0,10 0,03 0,02 0,05 0,08
S-Sn60Pb40 59,5‑60,5 Reszta 0,12 0,002 0,001 0,001 0,10 0,03 0,02 0,05 0,08
S-Pb50Sn50 49,5‑50,5 Reszta 0,12 0,002 0,001 0,001 0,10 0,03 0,02 0,05 0,08
S-Pb60Sn40 39,5‑40,5 Reszta 0,50 0,005 0,001 0,001 0,25 0,03 0,02 0,05 0,08
S-Pb70Sn30 29,5‑30,5 Reszta 0,50 0,005 0,001 0,001 0,25 0,03 0,02 0,05 0,08
S-Pb90Sn10 9,5‑10,5 Reszta 0,50 0,005 0,001 0,001 0,25 0,03 0,02 0,05 0,08
Stopy cynowo – ołowiowe produkowane wg PN-76/M-69400
Stopy wg
PN‑76/M‑69400		 Sn Pb Ag Sb Zn Al Bi As Fe Cu Suma zanieczyszczeń
bez Sb, Bi i Cu
S‑PbAg1,5Sn1,5 1,3‑1,7 Reszta 1,3‑1,7 0,12 0,002 0,002 0,1 0,03 0,02 0,08 0,08
Wymiary, pakowanie, znakowanie:
– Zakres wymiarowy: od 0,3 mm do 4mm
– Rodzaj drutu: druty pełne ; druty z topnikiem
– Wymiary szpul: 100g; 250g; 1kg; 10kg
– Znakowanie: etykiety z nadrukiem producenta, wymiaru, wagi netto, rodzaju topnika
– Pakowanie: kartony

Stopy lutownicze bezołowiowe

Inaczej – lutowia – polecamy jako alternatywę dla stopów cynowo-ołowiowych. Można tu spotkać słabsze zwilżanie i wyższe napięcie powierzchniowe. Temperatura topnienia także jest wyższa, co niesie za sobą poważniejsze obciążenie termiczne.
Naszą odpowiedzią na to jest dodatek srebra (Ag) oraz miedzi (Cu) do cyny (Sn). W ten sposób zwilżanie się poprawia, a za nim także przewodność w miejscu lutowania.
Skład (do kilku % składników stopowych):
– Sn-Cu-Ag,
– Sn-Ag,
– Sn-Cu,
Przeznaczenie powyższych: lutowanie precyzyjne w elektronice.
– Sn-Zn – stop specjalistyczny do lutowania cynku oraz aluminium.
Skład chemiczny w [%] zgodnie z normą PN-EN 29453
Stopy wg
PN‑EN‑294		 Sn Pb Sb Bi Cd Cu In Ag AI As Fe Zn suma zanieczyszczeń
Sn99Cu1 R 0,10 0,05 0,10 0,002 0,45
0,90		 0,05 0,05 0,001 0,03 0,02 0,001 0,2
Sn97Cu3 R 0,10 0,05 0,10 0,002 2,5
3,5		 0,05 0,05 0,001 0,03 0,02 0,001 0,2
Sn97Ag3 R 0,10 0,10 0,10 0,002 0,10 0,05 3,0
3,5		 0,001 0,03 0,02 0,001 0,2
Sn96Ag4 R 0,10 0,10 0,10 0,002 0,05 0,05 3,5
4,0		 0,001 0,03 0,02 0,001 0,2
Pakowanie
Postać Waga Wymiary Pakowanie Znakowanie
Pręty odlewane
trójkątne		 ~ 350 g Przekrój 13x13x13 mm
dł.420 mm		 Kartony 20/ 30 kg luzem lub na paletach drewnianych Wybity gatunek
Gąski ca.9,5kg 355x95x50 mm Pakowanie na paletach drewnianych, spiętych taśmą stalową Wybity gatunek
i numer wytopu

Stopy lutownicze cynowo-ołowiowe

Przeznaczenie: przemysł elektroniczny, budowlany oraz maszynowy.
Skład: Sn-Pb (zawartość cyny: 30 / 40 / 60 / 63 / 90 %)
Stopy cynowo-ołowiowe to dwuskładnikowe spoiwa miękkie, którym poszerzamy zakres zastosowań, za pomocą dodatków – Sb (antymon), Cu (miedź), Ag (srebro). I tak:
– Antymon: utwardza stop.
– Miedź: wspiera lutowanie połączeń elektrycznych.
– Srebro: polepsza wytrzymałość zmęczeniową.
Dzięki procesom wpływającym na charakterystykę, stopami cynowo-ołowiowymi lutować można połączenia elektryczne i metalowe, a ponadto z powodzeniem pobielać drobne elementy maszyn.
Skład chemiczny zgodnie z normą PN-EN 29453 oraz PN-76/M-69400
Stop wg
PN-EN 29453		 Sn Pb Sb Cd Zn Al. Bi As Fe Cu Suma wszystkich zanieczyszczeń bez Sb, Bi I Cu
Sn63Pb37 62,5‑63,5 Reszta 0,12 0,002 0,001 0,001 0,1 0,03 0,02 0,05 0,08
Sn60Pb40 59,5-60,5 Reszta 0,12 0,002 0,001 0,001 0,1 0,03 0,02 0,05 0,08
Sn50Pb50 49,5-50,5 Reszta 0,12 0,002 0,001 0,001 0,1 0,03 0,02 0,05 0,08
Pb60Sn40 39,5-40,5 Reszta 0,5 0,005 0,001 0,001 0,25 0,03 0,02 0,05 0,08
Pb70Sn30 29,5-30,5 Reszta 0,5 0,005 0,001 0,001 0,25 0,03 0,02 0,05 0,08
Pb90Sn10 9,5-10,5 Reszta 0,5 0,005 0,001 0,001 0,25 0,03 0,02 0,05 0,08
Stop wg
PN‑76/M‑9400		 Sn Pb Sb Cd Zn Al. Bi As Fe Cu Suma wszystkich
zanieczyszczeń
bez Sb, Bi I Cu
PbSb6Sn4 3,0-4,0 Reszta 5,0/6,0 0,002 0,002 0,2 0,05 0,02 0,1 0,08
PbSb20Sn1 19,0-20,0 Reszta 0,8/1,2 0,002 0,002 0,2 0,05 0,02 0,1 0,08
Pakowanie
Postać Waga Wymiary Pakowanie Znakowanie
Pręty odlewane
trójkątne		 ~ 350 g Przekrój 13x13x13 mm
dł.420 mm		 Kartony 20/30 kg luzem lub na paletach drewnianych Wybity gatunek
Gąski ca.9,5kg 355x95x50 mm Pakowanie na paletach drewnianych, spiętych taśmą stalową Wybity gatunek
i numer wytopu

Cynowanie karoserii

W tym dziale znajdą Państwo odpowiedź na pytanie: jak zabezpieczyć karoserię antykorozyjnie na długie lata, w 100%, nawet gdyby uległa potem odkształceniu mechanicznemu.
Stopy Sb-Pb cieszą się swoją popularnością ze względu na właściwości antykorozyjne, a konkretnie zabezpieczają blachy stalowe przed kwasami oraz wilgocią.
Skuteczność ołowiowania / cynowania potwierdza fakt, że ta blacharska technika utrzymuje swoją renomę od początku motoryzacji aż do dziś. Ufają jej nawet renowatorzy aut klasycznych, którzy liczą się z niepowtarzalnością powierzonych i posiadanych modeli. W tym środowisku króluje opinia, że raz naprawiony element uzyskuje dożywotnią trwałość. Mówiąc wprost – przeżyje właściciela.
Dlaczego?
Pocynowanie wstawionego elementu daje 100 % pewność zabezpieczenia na długie lata. Stopy cyny i ołowiu są plastyczne, odkształcają się i nie pękają.
Stopy do cynowania karoserii JS-METALS, poddawane są ponadto modyfikacji, aby wyeliminować gazy na etapie produkcji .
Mogą Państwo wybierać spośród najbardziej sprawdzonych kombinacji.
– LC20 – Pb80Sn20;
– LC20A1 – Pb79Sn20Sb1;
– LC30 – Pb70Sn30;
– LC30A1 – Pb69Sn30Sb1
Ich właściwości są bardzo podobne – różnią się temperaturą topnienia i twardością. Dodatek antymonu (2%) dodatkowo utwardza każdy stop.
Jakie są podstawowe zasady nanoszenia stopu cyny?
– Powierzchnię należy odpowiednio przygotować – zalecamy Wodę Lutowniczą JS-ALFA, która dodatkowo zwiększa zwilżalność lutu, usuwa tlenki i inne zanieczyszczenia oraz zabezpiecza powierzchnię przed powstawaniem nowych tlenków.
– Należy utrzymać spoiwo na granicy krzepliwości.
– Wymagane jest użycie palnika.
Forma pakowania i dostaw
Postać Waga Wymiary Pakowanie Znakowanie
Pręty odlewane
trójkątne		 ~ 350 g Przekrój 13x13x13 mm
dł.420 mm		 Kartony 20/30 kg luzem lub na paletach drewnianych Wybity gatunek

Materiały do witraży

Rozumiemy, jak wiele wyczucia, precyzji i skupienia wymaga proces tworzenia witraży sakralnych i świeckich, szczególnie techniką Tiffany.
Determinacja w komponowaniu witraża złożonego z setek lub tysięcy elementów, potrzebuje wsparcia równie wysokiej klasy.
Najwyższą jakość połączeń w Państwa kompozycjach reprezentować może nasze spoiwo LC60 w postaci prętów i drutów, stworzone z myślą o komfortowej precyzji działania, od łączenia, po wykończenie.
Doskonałym uzupełnieniem będzie woda lutownicza wspierająca proces i ołowiane taśmy, które zadbają o bezpieczeństwo i stabilność witraży. Mogą Państwo pytać zarówno o taśmy zwykłe, jak i samoprzylepne. Szerokość również dopasujemy do metod pracy lub specyfiki kompozycji.

Doceniamy Państwa doświadczenie, owocujące tym, że gdy tysiące elementów konsekwentnie trafiają na swoje miejsca, finalne dzieło swoimi walorami tworzy wyjątkową atmosferę. Wybierając nasze spoiwo LC60, wodę lutowniczą i taśmy ołowiane, stawiają Państwo na jedno sprawdzone źródło, utrzymujące normy jakości i parametry produktów za pomocą nowoczesnego laboratorium.

Z przyjemnością zaangażujemy nasze możliwości w rozwój Państwa rzemiosła, warsztatu i artystycznej marki.
